月別アーカイブ: 2015年1月

コース拡張

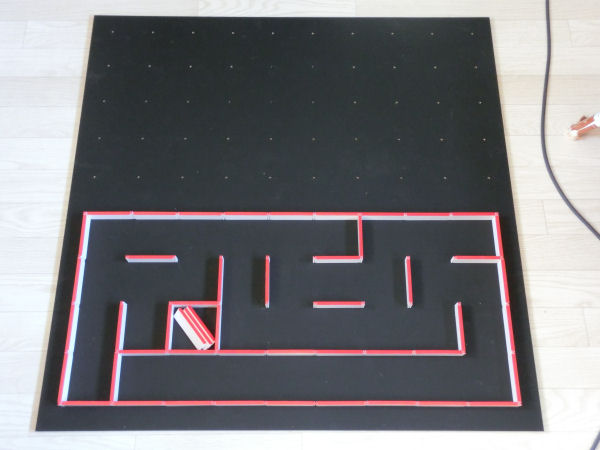

150124
ハーフサイズマイクロマウス 迷路用 ベース(9×9)を購入する。
手持ちの壁の少なさから9×4のエリアだが調整環境が整った。

カテゴリー: マイクロマウス | コース拡張 はコメントを受け付けていません。

札幌へ

15011802
15011801
15011803
お腹一杯でした。

//////////////////////////////////////

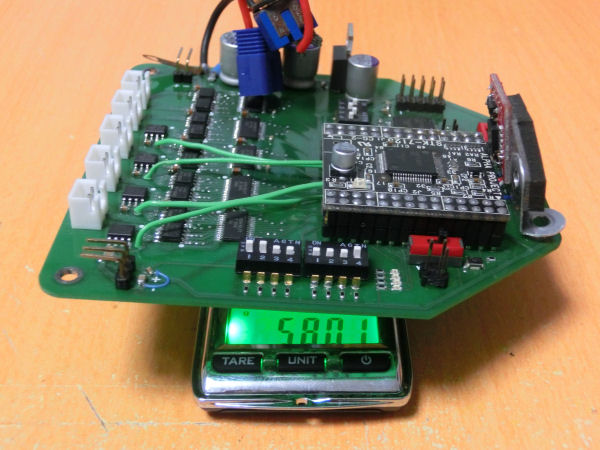

十万石クラブさんから宿題をもらっていたので回答
15011804
生基板:19.6g
実装済み(電源SW,コネクタ含む):58g

カテゴリー: RMCR 2014 | 札幌へ はコメントを受け付けていません。

駆動モータの変え時

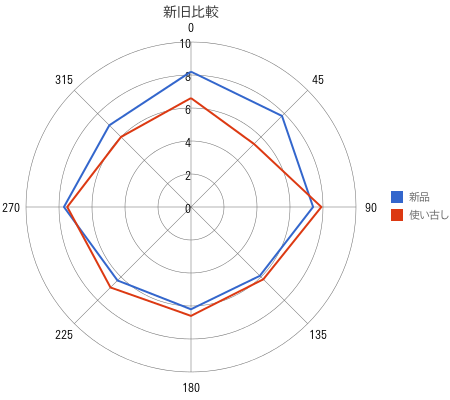

15011002
新品モータと使い古したモータでの静止トルクの比較が上のグラフになる。(2.0Vの定電圧駆動で測定)同じ固体の比較ではないが、古いモータ(赤線)のほうがトルクが小さい。
15011001
新品と使い古しモータの差はどこから来ているかというと、大半はコミュの表面状態ではなかろうか?

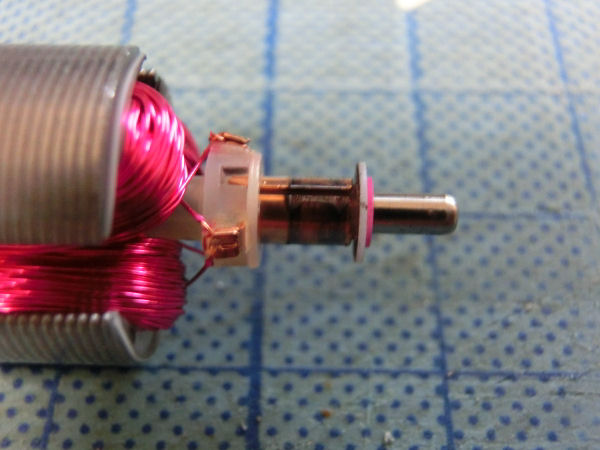

4ヶ月使用したモータのコミュは上図のようになっている。コミュ表面が酸化している。この酸化によりコミュとブラシ間の抵抗が大きくなるようで、モータ端子間の抵抗値も新品ならば2Ω~3Ω程度だが、使い古した物だと3Ω~5Ω以上の値になっていた。
駆動用のマブチモータを変える目安として、端子間抵抗が4オームを超えたときってのはどうだろうか?(ちなみにほとんど使っていないモータも端子間抵抗が大きくなることがあるが、こちらはモータを低い電圧で少し回してやると端子間抵抗が3Ωほどに落ち着くようだ。)

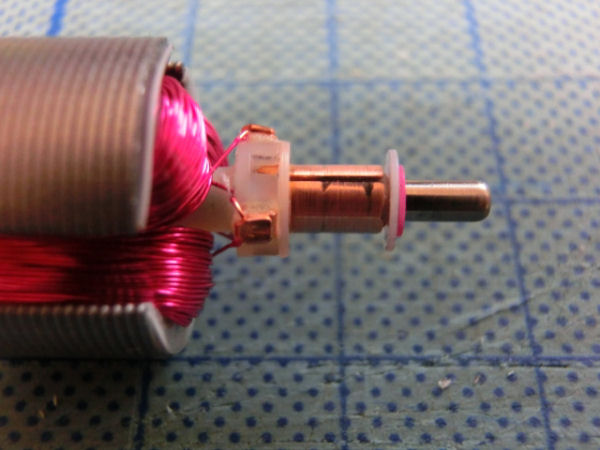

ところで、参考までに酸化したコミュの表面を紙ヤスリ#600で磨いてみる
15011003
表面の酸化膜が取り除かれたため端子間抵抗も2Ω代になった。

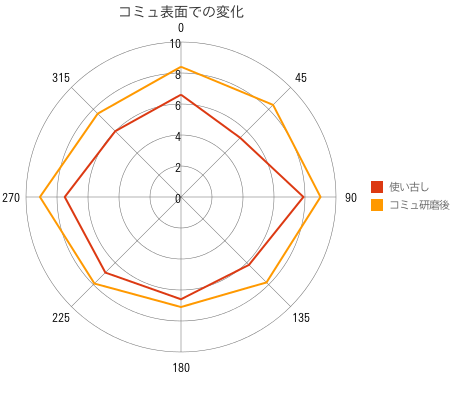

そして、そのときの静止トルク特性が↓
15011004
静止トルクも大きくなるようである。
しかし、固体が違うとはいえ、新品よりもトルクが大きいのは何故だろう?新品はブラシ面が出ていないためか?

カテゴリー: RMCR 2014 | 駆動モータの変え時 はコメントを受け付けていません。

補助ヨーク再び

15010401
前回違いが分からなかった補助ヨークによるモータ出力の変化について、再チャレンジしてみた。
今回のモータの静止トルクを比較する。

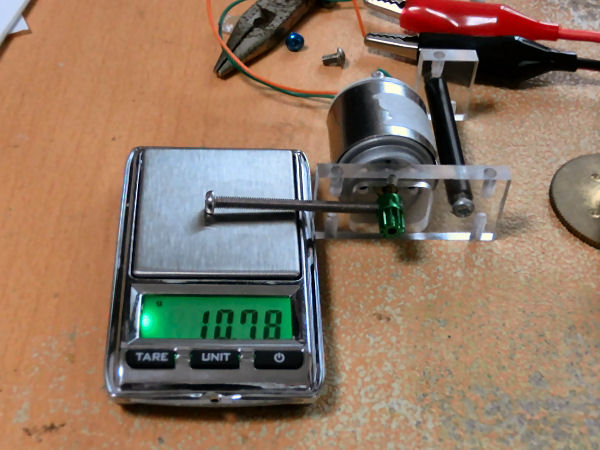

測定環境は上の写真通りで、安定化電源を用いてモータを1.0A定電流駆動させ、その時のレバー端(ピニオン+長ねじ)に掛かる力を測定する。測定結果にはレバー自体の重さ(約1g)が含まれる。n=2

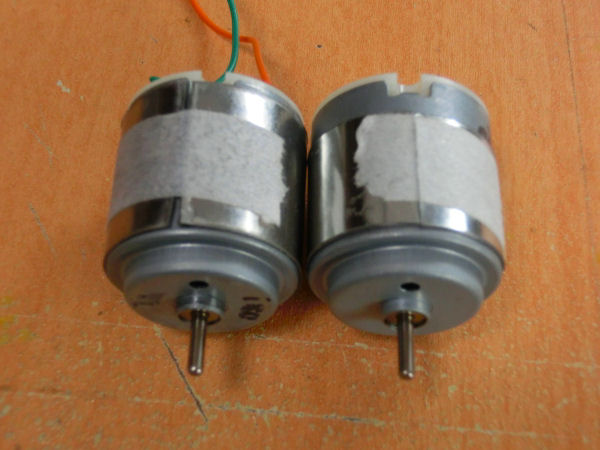

15010402
補助ヨークの種類としてはパーマロイ薄板を幅20mmにカットしたものと、スプレー缶を再利用した0.25m厚の鉄版を16mm幅にカットしたもの、およびそれを2重でモータに巻きつけた物の3パターンで比較する。

モータ内部のコアの位相によりトルクの変動があるため45度づつモータを回転させて計8ポイントで測定した。

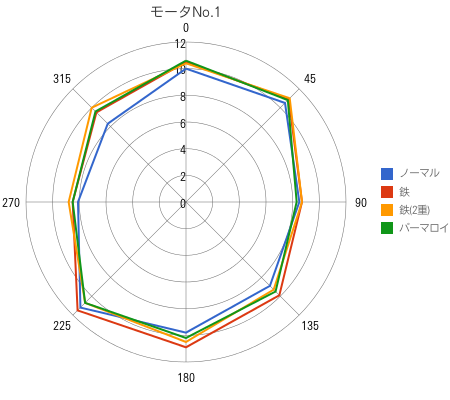

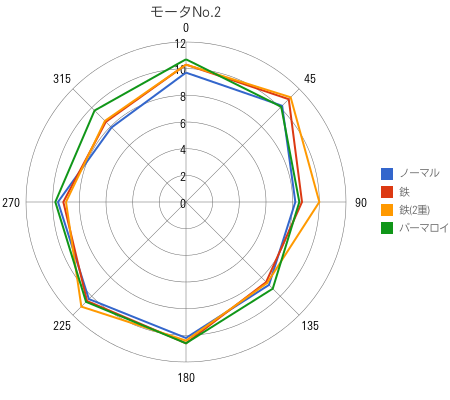

で、測定結果は以下のグラフ
15010403
15010404
円の外側に行くほどトルクが大きいことになる。

考察するならば
・補助ヨークにより5%程度はトルクアップする。
・鉄版の1重と2重での差がないことから、もっと薄い板でも良いかもしれない。

カテゴリー: RMCR 2014 | 補助ヨーク再び はコメントを受け付けていません。
