月別アーカイブ: 2013年11月

補助ヨーク

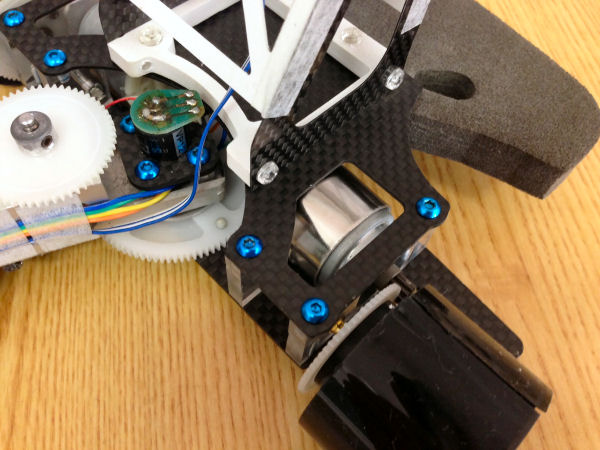

131124
マクソンRE-MAXモータ等にはモータ缶の周りにもう一枚金属製の板が巻かれている
これを補助ヨークというようで、磁気の漏れを抑えることで、モータの効率をあげる物と理解した。
ラジコン用のDCモータのモータ缶が分厚いのも同じ理由なのだろう。

補助ヨークの材料には透磁性の高さからパーマロイを狙っていたのだが
結構高価なため購入に踏み切れずにいた。
最近になってGigaWaveさんにて比較的安価に販売されていたため購入。
ついにパーマロイをモータに巻いて評価することができた。

評価として停止状態からの全力加速での速度推移を比較したのだが、
残念なことにパーマロイの有無に関わらず同じ速度カーブを描いてしまった。

モータの磁力が弱すぎるので補助ヨークの効果が無いのか?
パーマロイが薄すぎたのか?

カテゴリー: RMCR 2013 | 補助ヨーク はコメントを受け付けていません。

九州地区大会

CIMG0805
CIMG0819
九州地区大会のエキジビション走行に声を掛けて頂いた。
面白いコースレイアウトのためか予選1回目では完走率が低かったが、
予選2回目後には、なかなかの完走率になっていた。
さすが県大会を勝ち抜いた代表戦といったところ
予選1位から3位まで入った熊工チームのロボットの走行ラインが異様で、
ほぼ滑り角無しでコーナを旋回しているように見えた。

エキシビション走行は
会場が明るいため画処理のミスを心配していたが、意外に走った。
エンコーダに乗るノイズは、モータ電流が急激に変わるタイミングで発生するため、
たぶんモータの劣化による物だろうと推測する

カテゴリー: RMCR 2013 | 九州地区大会 はコメントを受け付けていません。

福岡県大会

131103

三池工業高校で行われた福岡県大会にて、エキシビション走行をさせて頂く。
熊本県大会での立ち往生は、ハーフラインの誤検出→リカバリ処理→クロスライン誤検出→リカバリ処理がないため、マーカ検出後に1.2m以上走行したことでの異常停止だった。
影響範囲ができるだけ小さい感じに後手後手に修正したら、なんとなく動いた。

で、次の問題が発生。
走行速度が4.5m/s付近からエンコーダの値が暴れまくる。
夏の大会から使っているモータの電磁ノイズがでかくなったのか?メカ的な問題か?

カテゴリー: RMCR 2013 | 福岡県大会 はコメントを受け付けていません。
