月別アーカイブ: 2006年12月

毎日こつこつ

・シリコンシートの張替え
・CPUボードの発注

カテゴリー: JMCR 2007 | 毎日こつこつ はコメントを受け付けていません。

毎日こつこつ

室温16℃、湿度37%
10.99Vから走行開始するが、リセットが発生し走行できない状態が続く。
コース上の埃が気になったので、濡れ雑巾で拭いてみると、リセットが掛からなくなった。
その後もコースが乾燥するとリセットを起こし、濡らすと走行できることに気付く。
コースを濡らして、走行テストを続ける。加減速共に以前と変化は見られないことや、駆動輪の負荷を上げてみてもリセットしないことから、一番の問題はバッテリの劣化ではないように考える。
10.71Vから再びリセット多発。今度はコースを濡らしても不可である。
全モータの出力を切り、手動でコース上を往復させてもリセットが掛かる。

静電気による素子の劣化だろうか、いよいよ不味いことになってきた。

カテゴリー: JMCR 2007 | 毎日こつこつ はコメントを受け付けていません。

毎日こつこつ

先週から走行中にリセットが掛かるようになってしまった。
フォトセンサ追加分の負荷によるものではないようなので、バッテリの電流放出特性の劣化だろうか。
室温17度の部屋でバッテリ8本で10.60Vを下回ると、電流を必要とする箇所でリセットが掛かってしまう。
負荷の殆どはステアリングモータによるものなので、ココを改善することは出来ない。

昨年春に購入したバッテリがヘタっていることを考え、バッテリパックを新たに製作しようとエネループを購入したが、コネクタとシャンテに使う銅板の在庫がないことに気付く。

完走が危ぶまれる。困った。

カテゴリー: JMCR 2007 | 毎日こつこつ はコメントを受け付けていません。

毎日こつこつ

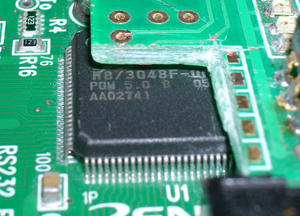

大会の補足に支給CPUボードにH8(532/3048タイプ)が使われていること。とあるため、CPUボード上の基板を削る。

カテゴリー: JMCR 2007 | 毎日こつこつ はコメントを受け付けていません。

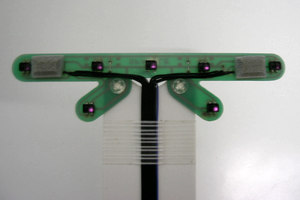

センサ部改良

これまで、灰色線の上にセンサ配置することで、
ラインとの偏差とライン途切れの検出を行ってきたが
ハーフラインの検出漏れ(20回に1回)から抜け出せない。

ギブアップ。

センサ部の中心にセンサーを追加する。
これで、検出漏れは殆ど起きなくなるはず。
誤検出については、練ったフェールセーフに任せる。

カテゴリー: JMCR 2007 | センサ部改良 はコメントを受け付けていません。
