マイナーチェンジ

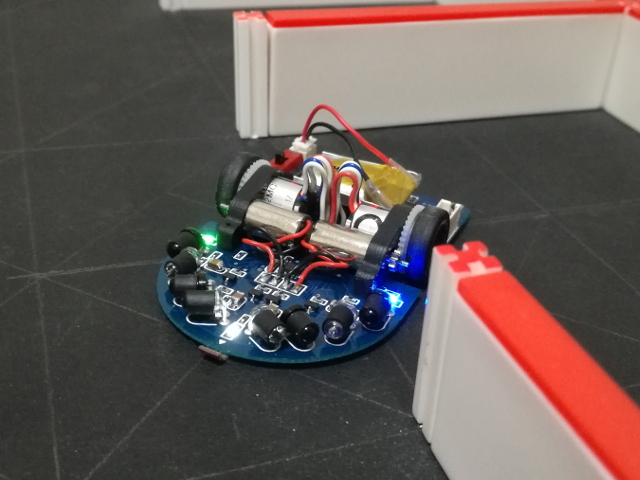

回路と基板を少し変更する。
赤外線センサの発光回路と、角度を変更と、前後重心位置を変更

発光回路は、コンデンサからの放電で最初の電流を初期の電流を増やす形に、応答波形はサージパルスのようなインパルス波形になるので、そのピーク後の、緩やかに下がる期間にAD変換で取り込む。AD変換開始までの待ち時間を変更することで回路部品のばらつきを調整できた。
光軸と、感度を別々に調整できるのは、ありがたい。
(環境光ではなく、環境温度で特性が変わるような?だめかも)

センサの角度
前壁センサは壁に対して10度から5度に、横壁センサは壁に対して45度から30度に変更。

ついに、安定して前壁が見れるようになった

次に、重心位置
余りにセンター過ぎたので、今回は車軸を約1mm後退させて重心を前にずらす。
加減速時のピッチは、少しは良くなったっぽい。

マウスで試行錯誤して思うに、ノウハウというか、勘所というか、最初に抑えているのだろう箇所で躓いている。
恐らく、MCRにも、速く走るロボットには無意識に当たりまえだけど、わざわざ一般化されてない事があるのだろうな
